Анализ прошивок блоков управления двигателем (ЭБУ, ECU) — это процесс исследования программного обеспечения, которое управляет работой двигателя внутреннего сгорания. Этот анализ проводится для различных целей, таких как диагностика, оптимизация, тюнинг, поиск уязвимостей или восстановление функциональности. Рассмотрим основные аспекты этого процесса.
1. Цели анализа прошивок ЭБУ — Оптимизация работы двигателя: Изменение параметров (например, топливных карт, угла зажигания) для повышения мощности, экономичности или экологичности. — Диагностика неисправностей: Поиск ошибок в программном коде или данных, которые могут вызывать сбои в работе двигателя. — Тюнинг: Внесение изменений в прошивку для улучшения характеристик автомобиля (например, чип-тюнинг). — Исследование безопасности: Поиск уязвимостей в прошивке, которые могут быть использованы для взлома или несанкционированного доступа. — Восстановление данных: Извлечение информации из поврежденной прошивки.

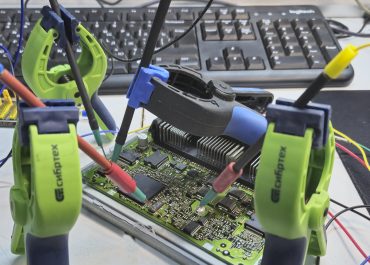

2. Этапы анализа прошивок — Сбор данных: — Получение прошивки из ЭБУ с помощью специализированного оборудования (программаторы, диагностические сканеры). — Использование методов дампа памяти (например, через OBD-II порт или прямое подключение к чипу). — Декомпиляция и дизассемблирование: — Преобразование бинарного кода прошивки в читаемый формат (ассемблерный код или высокоуровневый язык). — Использование инструментов, таких как IDA Pro, Ghidra, Radare2. — Анализ структуры прошивки: — Идентификация ключевых компонентов: таблиц параметров, алгоритмов управления, калибровочных данных. — Поиск известных сигнатур или шаблонов, характерных для конкретных моделей ЭБУ. — Реверс-инжиниринг: — Восстановление логики работы прошивки. — Понимание алгоритмов управления впрыском топлива, зажиганием, турбонаддувом и другими системами. — Тестирование изменений: — Внесение изменений в прошивку и проверка их на стенде или реальном автомобиле. — Использование эмуляторов для тестирования.

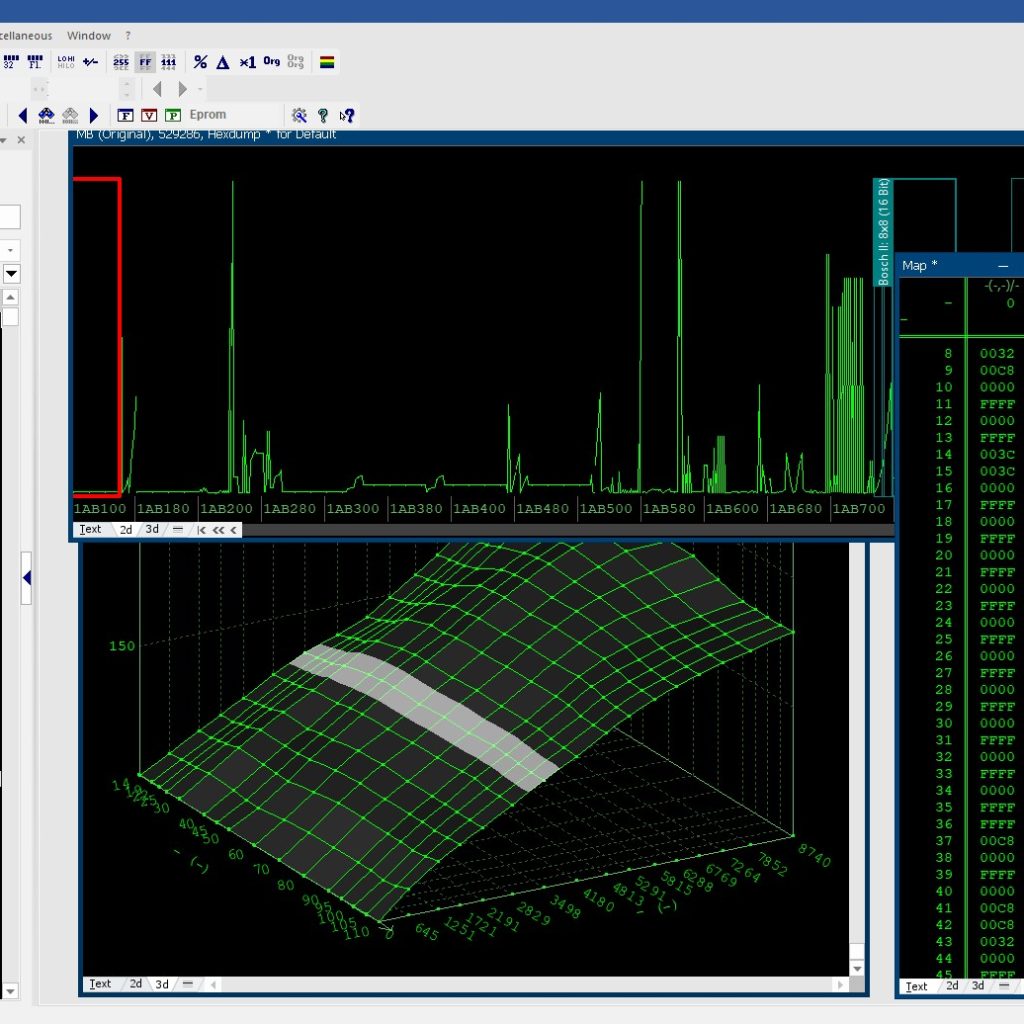

3. Инструменты для анализа — Программаторы и адаптеры: Для чтения и записи прошивки (например, Kess, MPPS, ChipTuning Pro). — Программное обеспечение: — Дизассемблеры: IDA Pro, Ghidra, Radare2. — Эмуляторы: QEMU, для тестирования прошивок. — Специализированные программы для тюнинга: WinOLS, ECUFlash. — Диагностическое оборудование: Сканеры OBD-II, осциллографы, логические анализаторы.
4. Сложности анализа — Защита прошивки: Многие производители используют шифрование, обфускацию или другие методы защиты от несанкционированного доступа. — Отсутствие документации: Прошивки часто являются проприетарными, и их структура неизвестна. — Разнообразие архитектур: ЭБУ могут использовать различные процессоры (например, ARM, PowerPC, TriCore), что усложняет анализ. — Риск повреждения: Неправильное вмешательство в прошивку может привести к выходу ЭБУ из строя.
5. Применение результатов анализа — Чип-тюнинг: Изменение параметров прошивки для повышения мощности, крутящего момента или экономичности. — Ремонт ЭБУ: Восстановление поврежденной прошивки или замена на исправную версию. — Исследование безопасности: Поиск и устранение уязвимостей, которые могут быть использованы злоумышленниками. — Разработка кастомных прошивок: Создание альтернативных версий ПО для ЭБУ.
6. Правовые аспекты — Анализ прошивок может нарушать авторские права или лицензионные соглашения производителя. — В некоторых странах внесение изменений в прошивку ЭБУ запрещено или требует сертификации. — Важно учитывать экологические нормы (например, стандарты Euro), которые могут быть нарушены при тюнинге.
