В наш сервис обратился владелец Range Rover 2007 года выпуска с дизельным двигателем 3.6L V8 (Lion). После выхода из строя штатного блока управления двигателем Siemens SID203 было принято решение выполнить его полное клонирование на исправный блок-донор.
Что такое клонирование блока управления двигателем?
Клонирование ЭБУ — это полный перенос всей информации с оригинального блока на другой, полностью исправный блок. В результате донор становится точной копией оригинального ЭБУ и автомобиль продолжает работать без каких-либо изменений.
При клонировании переносятся:
- программная часть (Flash-память);
- область EEPROM с индивидуальными настройками;
- данные иммобилайзера;
- VIN автомобиля;
- калибровки и адаптационные данные.
После такого переноса новый блок полностью идентифицируется автомобилем как оригинальный, поэтому дополнительная привязка или программирование, как правило, не требуется.
Особенности работы с SID203
Блок управления SID203 невозможно корректно клонировать через диагностический разъем OBD. Для полного копирования содержимого требуется вскрытие корпуса и работа непосредственно с платой в сервисном режиме BDM (Background Debug Mode).
Именно этот режим позволяет получить полный доступ ко всей внутренней памяти микроконтроллера и гарантировать корректное копирование всех данных без потерь.
Выполненные работы
Для данного проекта были подготовлены:
- оригинальный неисправный блок SID203;
- исправный блок-донор SID203.

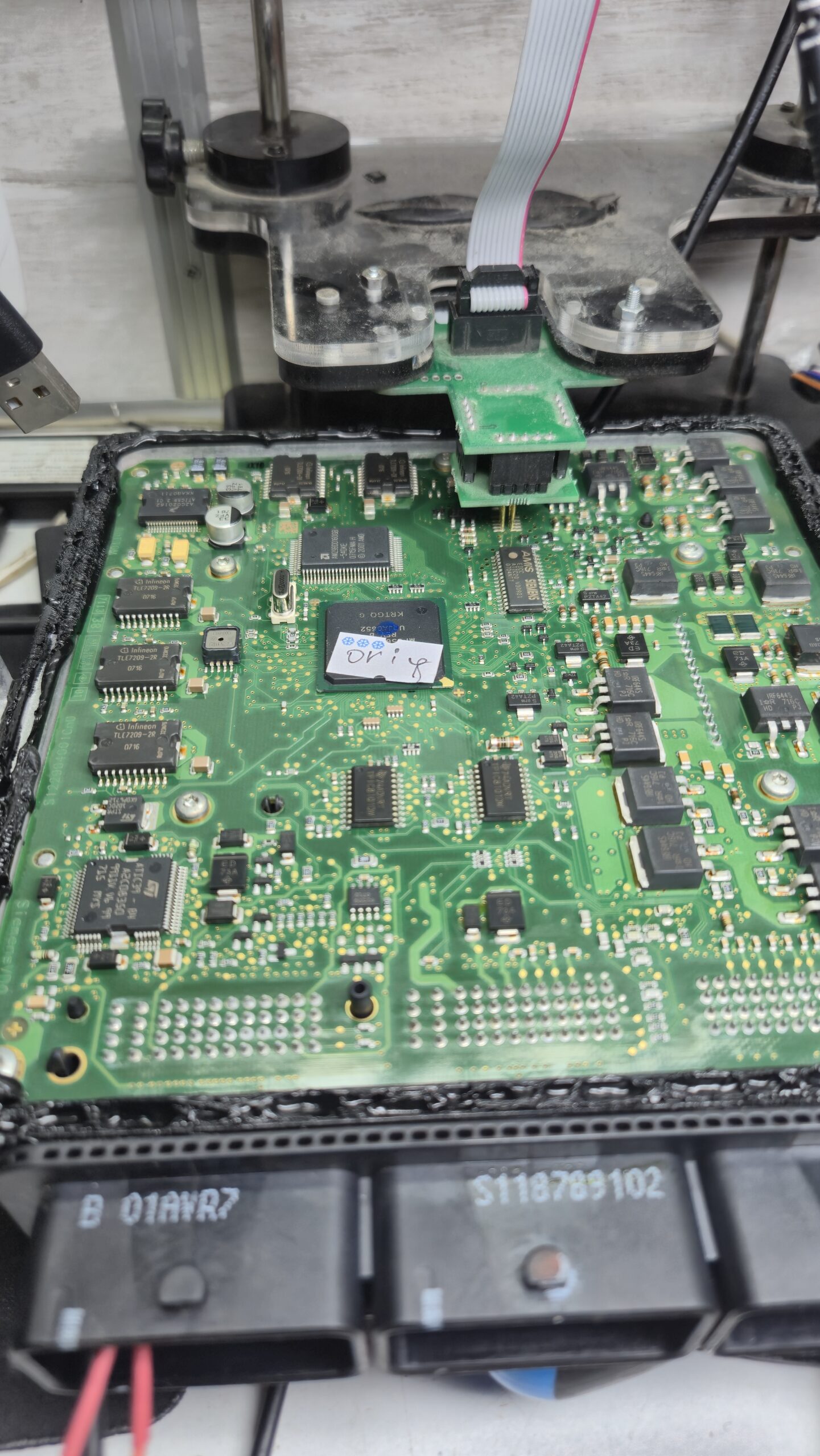

После аккуратного вскрытия обоих блоков было выполнено подключение к контактной площадке BDM.
Из имеющегося оборудования оптимальным решением оказался программатор KTAG, поскольку только в его комплекте присутствовал необходимый адаптер для подключения к плате SID203 в режиме BDM.
Далее были выполнены следующие операции:
- считывание полного содержимого оригинального блока;
- резервное копирование данных донора;
- запись Flash и EEPROM оригинального блока в донорский ЭБУ;
- контрольная проверка записанных данных.
После завершения всех операций блок-донор стал полной копией оригинального ЭБУ и был готов к установке на автомобиль.
Результат
После установки клонированного блока двигатель запускается в штатном режиме, все функции управления двигателем работают корректно, а система иммобилайзера воспринимает установленный ЭБУ как оригинальный.
Использование технологии клонирования позволяет значительно сократить время ремонта, избежать сложных процедур онлайн-программирования и сохранить все индивидуальные параметры автомобиля.
Если блок управления двигателем вышел из строя, но имеется возможность считать данные с оригинального ЭБУ, в большинстве случаев его можно полностью клонировать на исправный блок-донор, восстановив работоспособность автомобиля без изменения конфигурации системы.
