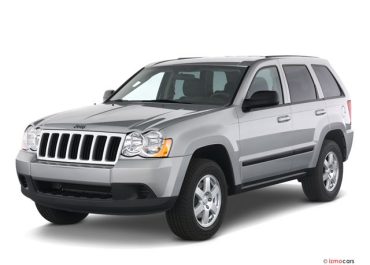

Данный автомобиль приехал уже с удалёнными катализаторами и ошибкой
Перед нами стоит задача избавиться от ошибки и корректно удалить работу катализаторов с программного обеспечения данного автомобиля.

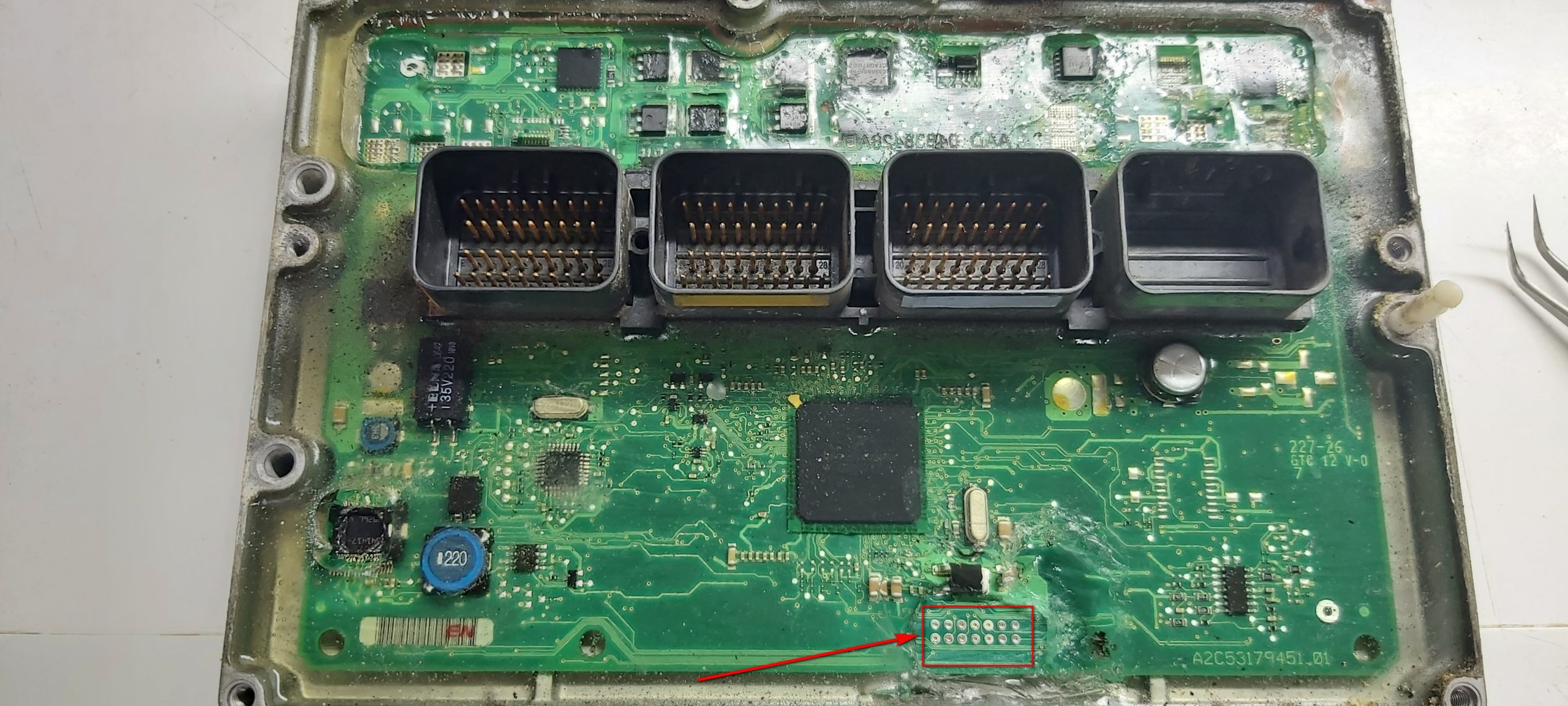

На авто установлен блок Motorola NGC4, для работы с которым необходимо демонтировать его, вскрыть и подключаться непосредственно к точкам на плате.

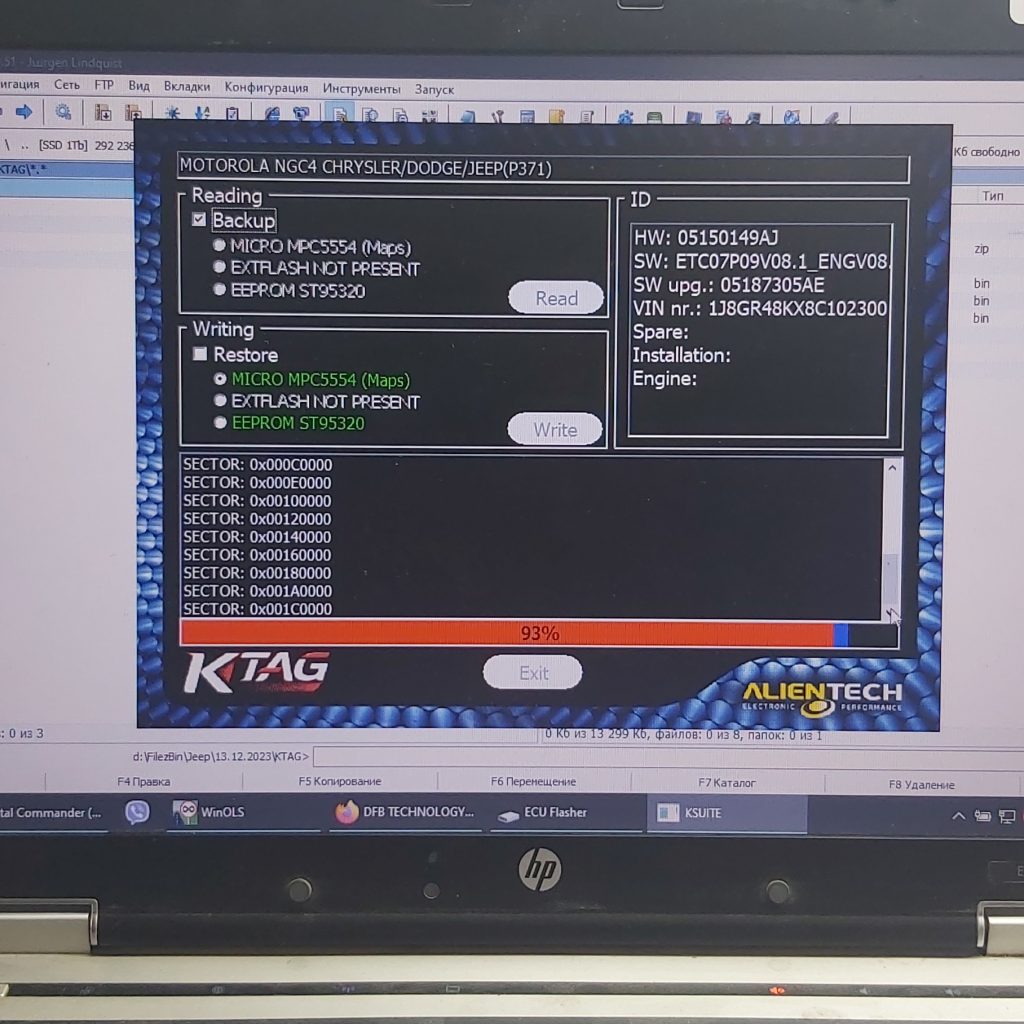

Пробуем считывать прошивку нашим любимым флешером KT200, но как оказалось он не может пересчитать контрольную сумму в модифицированном файле, пришлось доставать KTAG, который уже покрылся пылью 🙂 и работать с ним.
С этой задачей он справился великолепно.
Работа с прошивкой

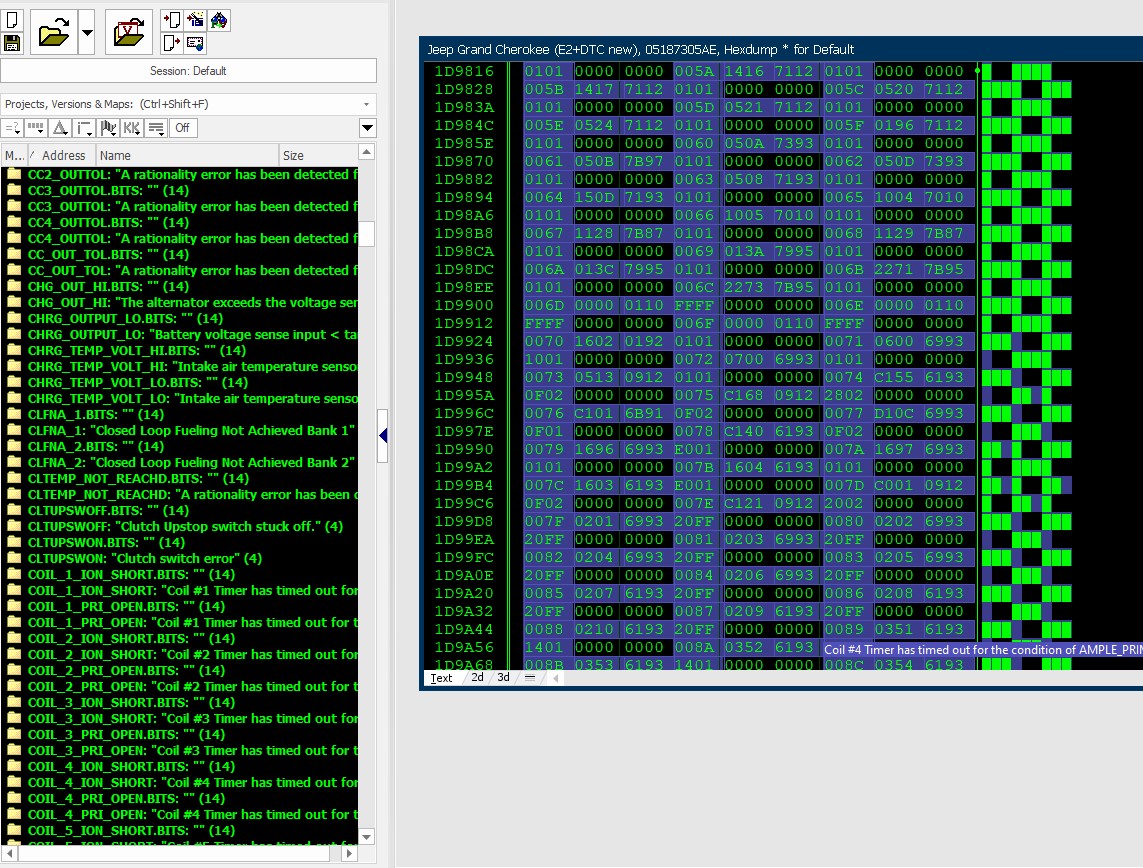

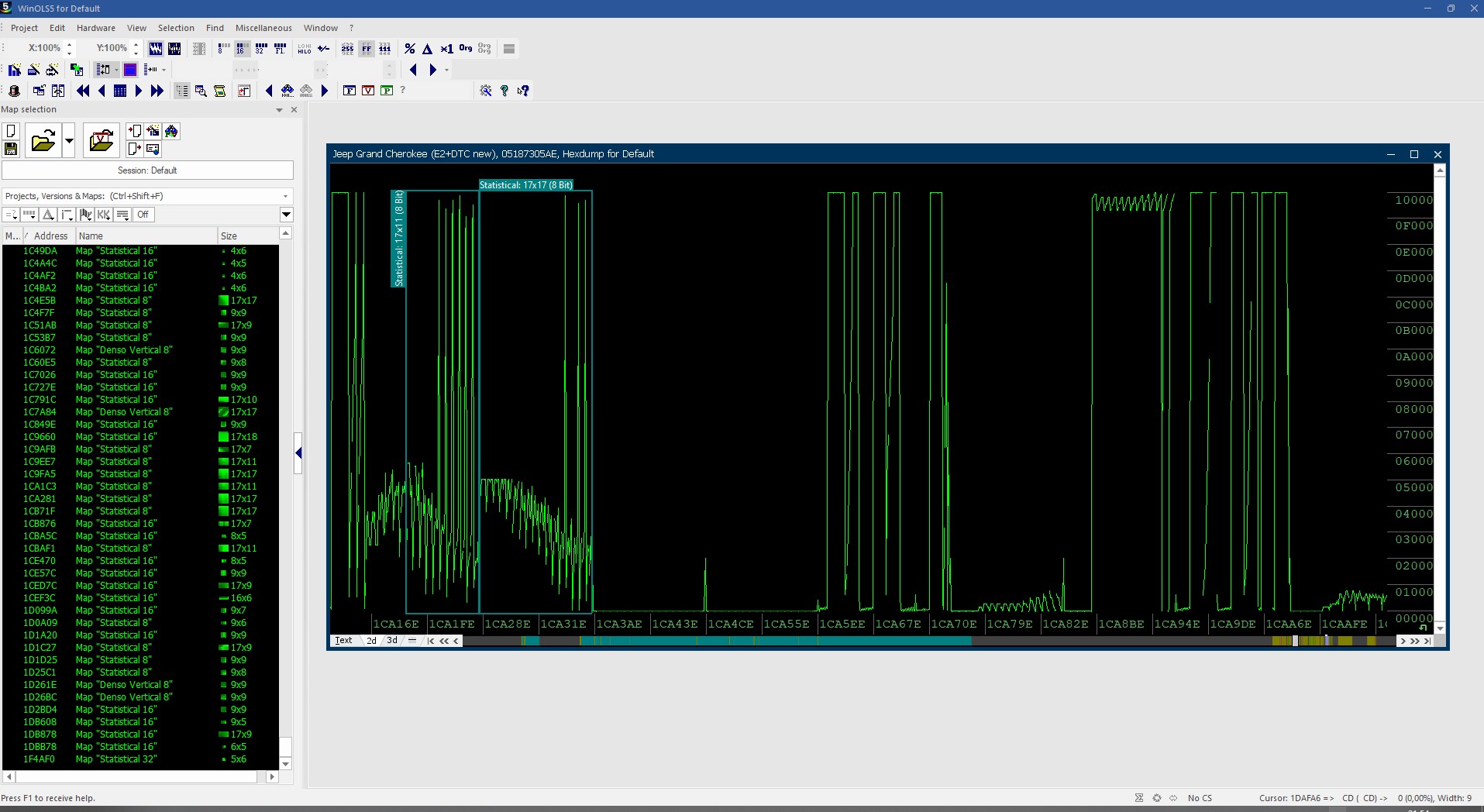

Загружаем файл в WinOls, у меня для данного типа блока NGC4 есть Damos, подключаем его к нашей прошивке и работаем уже с этими данными.
Далее пробуем найти ошибку 0420 с отчёта представленного выше

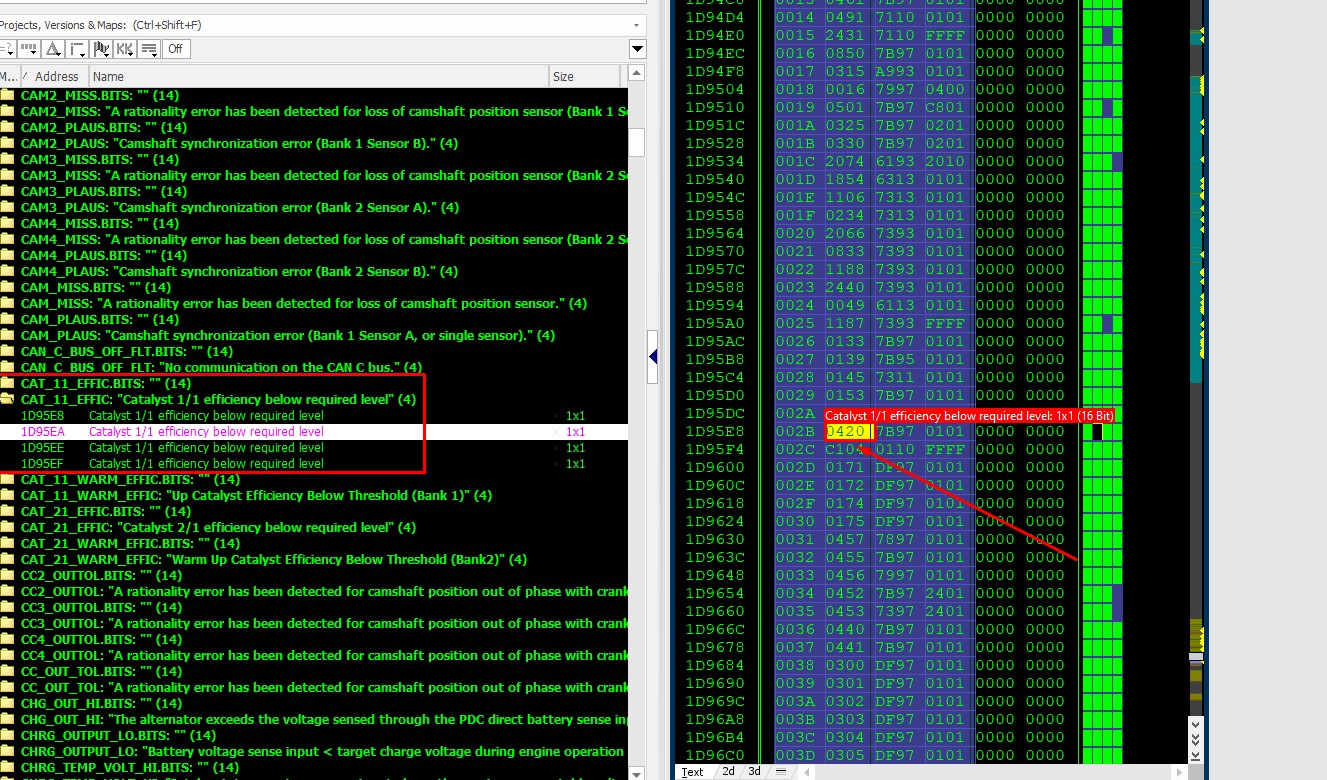

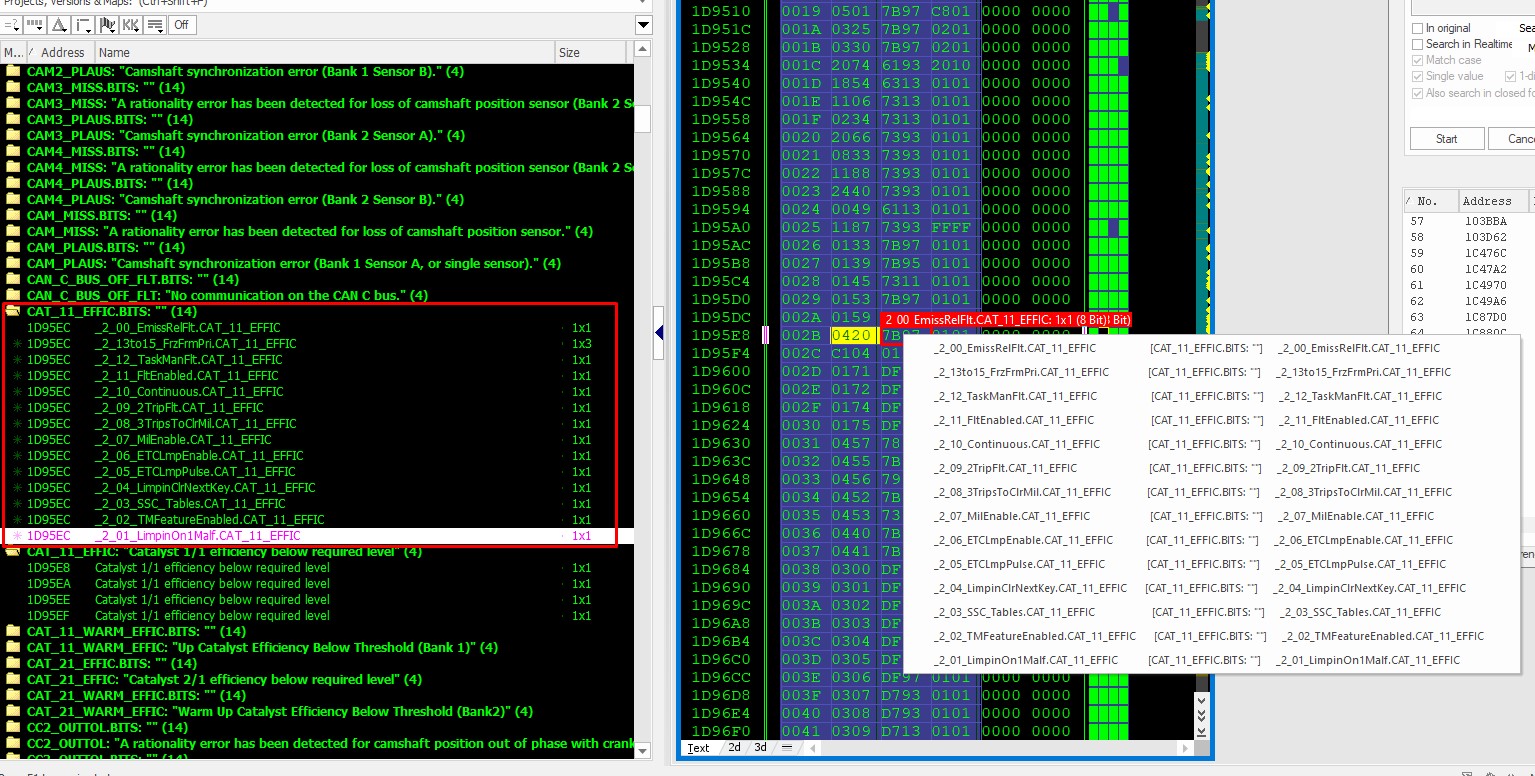

И получаем следующую картину, «Catalyst 1/1 efficiency below required level» это и есть наша ошибка «CAT_11_EFFIC.BITS: » Это биты отвечающие за всё что должно происходить при возникновении этой ошибки

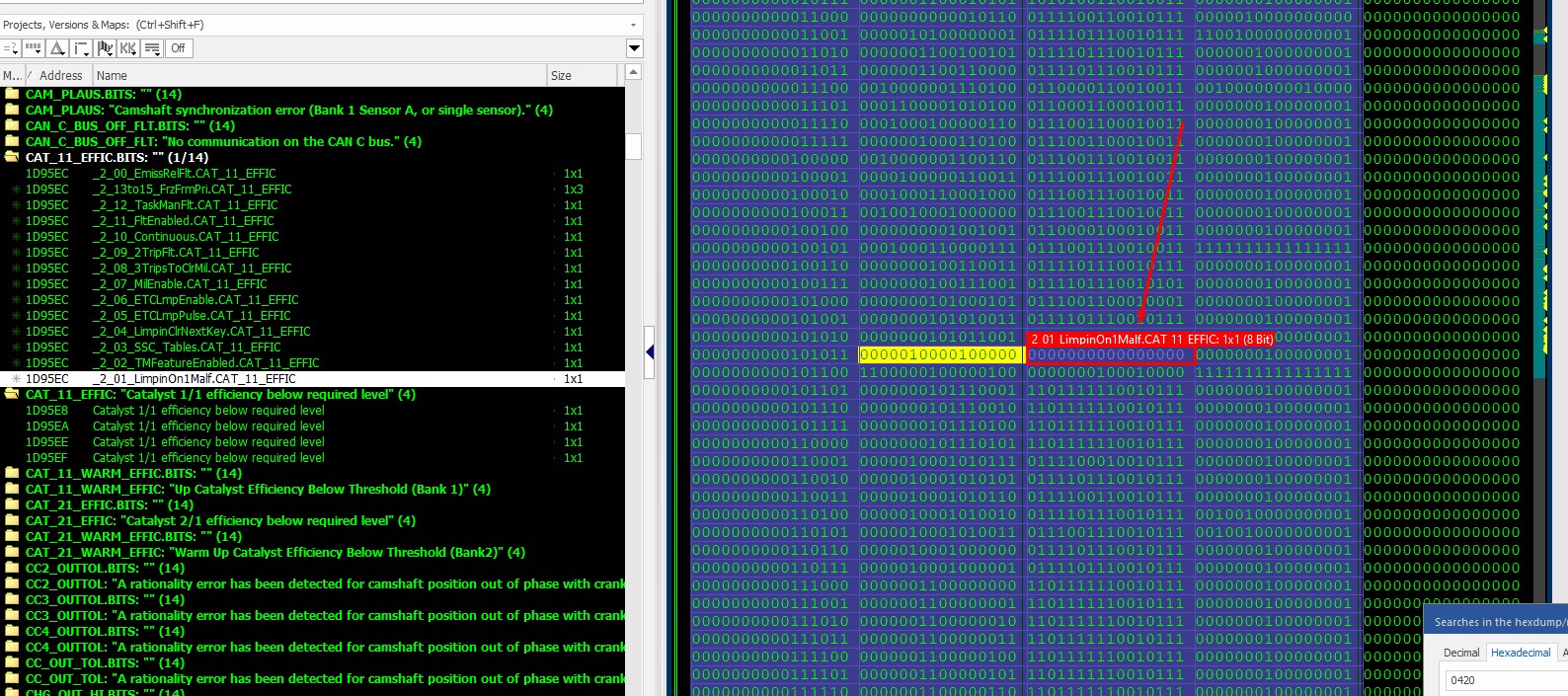

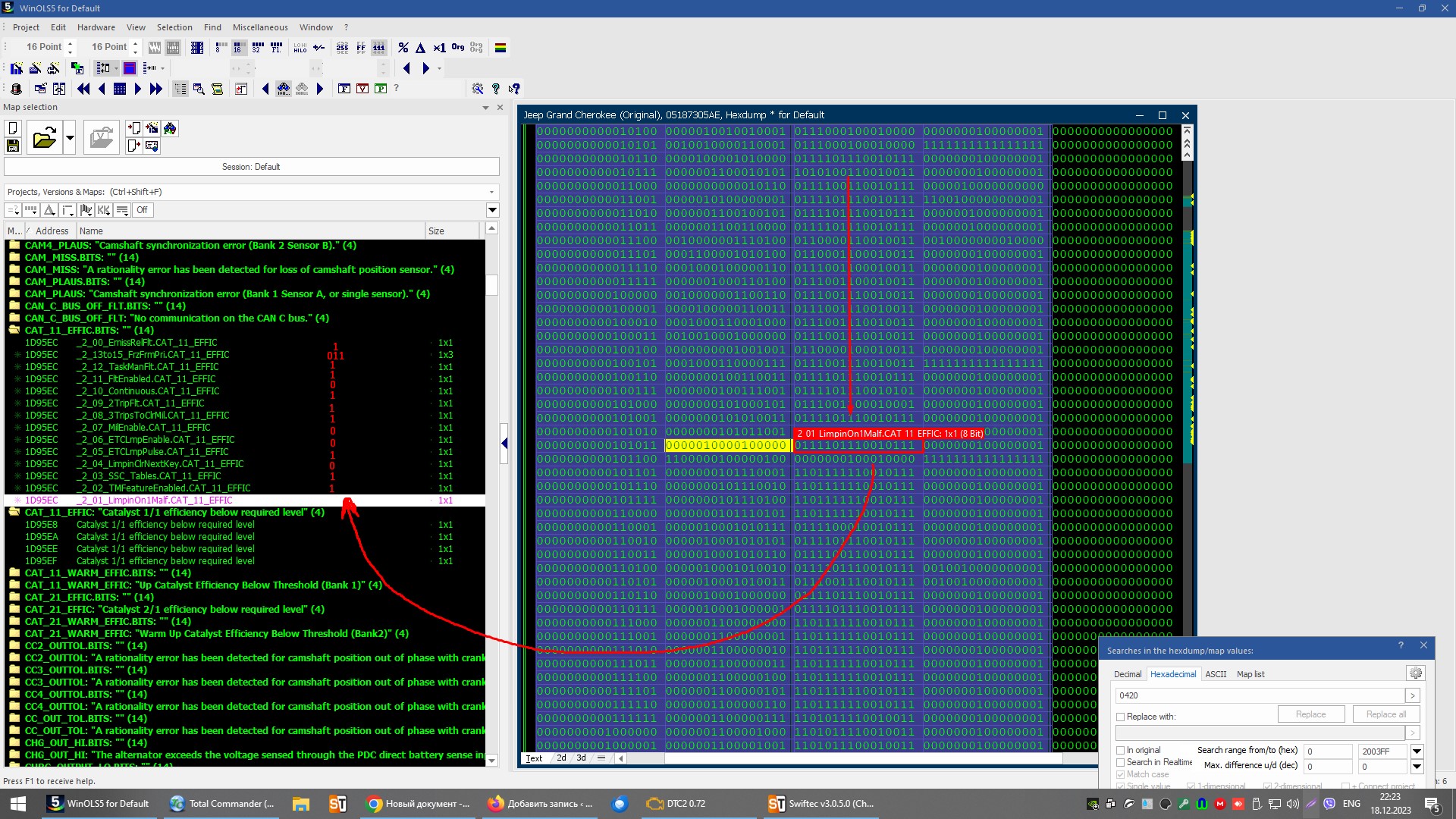

Текущее состояние ошибки 0420 в данной прошивке следующее 0111101110010111
Для удаления, исключения любых возможных действий при возникновении этой ошибки необходимо все биты перевести в нулевой состояние
Более подробные инструкции работы с прошивками в редакторе WinOls (примеры, видео и т.д) будут доступны в платном разделе.
Аналогично проделываем данную процедуру со всеми ошибками которые мы хотим удалить для решения нашей задачи. Заливаем прошивку обратно, проверяем, тестируем и отдаём автомобиль задача выполнена.
Оборудование: KT200 (неудачно), KTAG, WinOLs
